Việc tích hợp cảm biến lực Inteco® PR 6203 Minebea Intec (Đức) vào bộ gá Weigh Module chống lật (như dòng PR 6001) là giải pháp tối ưu nhất hiện nay. Tuy nhiên, để hệ thống đạt độ chính xác Class L = 0.25% và vận hành an toàn, quy trình lắp đặt cơ khí cần phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Hãy cùng Quốc Hùng tìm hiểu cẩm nang lắp đặt chi tiết qua các bước dưới đây.
Bước 1: Chuẩn bị mặt phẳng móng và gia cố chân bồn (Plinth & Foundation)
Sai lệch cao độ giữa các chân bồn là nguyên nhân chính khiến lực phân bổ không đều lên các loadcell, dẫn đến sai số nghiêm trọng hoặc quá tải cục bộ.
- Yêu cầu móng: Bề mặt bê tông hoặc dầm thép chịu lực dưới chân cân phải đảm bảo độ phẳng tuyệt đối (độ nghiêng không quá 0.2°).
- Gia cố kết cấu bồn: Đảm bảo các chân bồn/silo đủ độ cứng vững cơ học, không bị vặn xoắn hoặc biến dạng khi bồn chứa đầy tải.
Bước 2: Định vị và lắp đặt cơ khí bộ gá (Mounting Kit) bằng "Loadcell giả"
Tuyệt đối không lắp trực tiếp loadcell thật PR 6203 vào bộ gá trong quá trình hàn xì cơ khí. Dòng điện từ máy hàn có thể phá hủy hoàn toàn mạch điện tử bên trong loadcell.
- Sử dụng khối thay thế (Dummy Loadcell): Đặt một khối thép có kích thước tương đương loadcell thật (thường đi kèm bộ Weigh Module cao cấp của Minebea Intec) vào vị trí chịu lực.
- Hàn gá đặt: Định vị bộ gá trên mặt móng và chân bồn, tiến hành hàn chắc chắn các tấm đế trên (Top plate) và tấm đế dưới (Base plate).

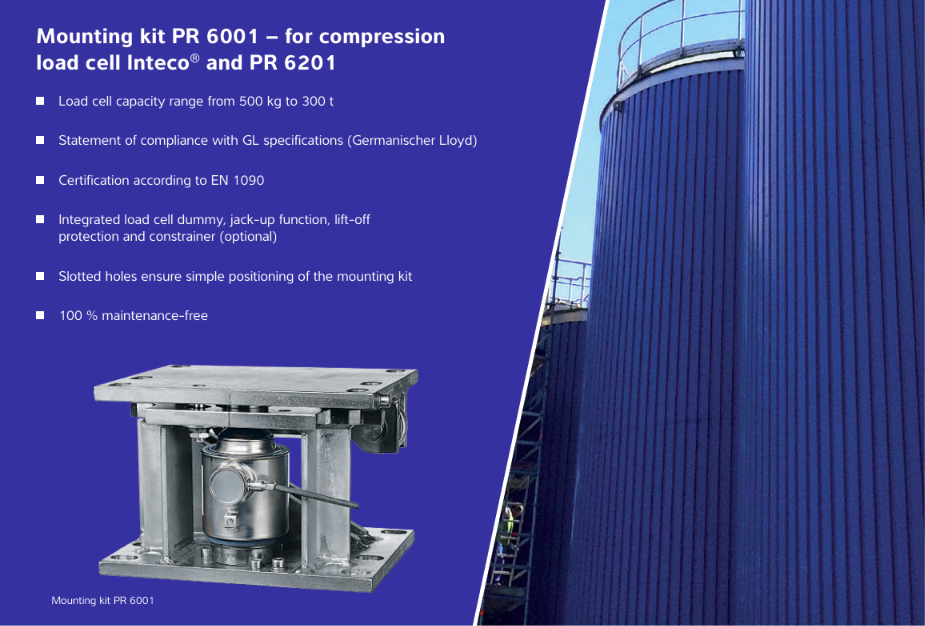

- Căn chỉnh bu-lông chống lật (Jackup bolts):
Điều chỉnh các đai ốc giới hạn khoảng hở để bồn có thể tự do dao động nhẹ, nhưng không vượt quá phạm vi an toàn khi có gió lớn hoặc lốc xoáy.
Bước 3: Lắp đặt dây cáp đồng tiếp địa (Flexible Copper Strap) chống sét
Đối với các hệ thống silo ngoài trời có chiều cao lớn, nguy cơ bị sét đánh hoặc tích tụ tĩnh điện là rất cao.
- Lắp đặt dây cáp đồng tiếp địa linh hoạt đi kèm trọn bộ thiết bị để nối tắt (bypass) từ tấm đế trên xuống tấm đế dưới của Weigh Module.
- Việc này giúp dòng điện rò hoặc xung sét truyền thẳng xuống hệ thống tiếp địa của nhà máy, bảo vệ toàn vẹn cho lõi cảm biến và sợi cáp tín hiệu dài 12 mét của PR 6203.
Bước 4: Thay thế Loadcell thật Inteco® PR 6203 và căn chỉnh lực
Sau khi toàn bộ công tác hàn xì và cố định cơ khí hoàn thành, tiến hành hạ bồn và lắp đặt cảm biến lực chính thức.
- Đặt loadcell thật: Nâng nhẹ chân bồn bằng kích thủy lực, tháo loadcell giả ra và đặt PR 6203 vào vị trí định tâm. Chiều cao tiêu chuẩn của cụm là 138.5 mm.
- Kiểm tra độ phân bổ tải: Đo điện áp đầu ra (mV) của từng loadcell khi bồn ở trạng thái không tải (Empty). Nếu có sự chênh lệch lớn giữa các chân, sử dụng các tấm đệm inox (Shims) chuyên dụng để chèn dưới tấm đế cho đến khi lực phân bổ đều (sai lệch không quá 10%).
Bước 5: Triệt tiêu các "Cầu lực" cơ học (Force Shunts) gây sai số
Đây là bước quan trọng nhất quyết định cân có bị sai số khi vận hành ngoài trời hay không.
- Đường ống kết nối: Tất cả các đường ống nạp, xả nguyên liệu vào/ra bồn chứa phải sử dụng khớp nối mềm (Flexible connections). Ống cứng sẽ tạo ra lực tì cơ học, khiến loadcell không đo được toàn bộ trọng lượng thực tế của bồn.
- Hộp nối tín hiệu (Junction Box): Luôn đảm bảo hộp nối nối cáp đạt chuẩn IP68/IP69 và được siết chặt các cổ cáp (Cable glands) để ngăn hơi ẩm ngoài trời xâm nhập, gây nhiễu tín hiệu analogue 4-20mA.
