Bộ Chuyển Đổi Tín Hiệu PR 5230 Minebea Intec – Giải Pháp Chống Nước Vượt Trội Từ Đức
Bảng thông số kỹ thuật (Technical Specifications)
| Thành phần | Thông số chi tiết |
|---|---|
| Vỏ máy (Housing) | Thép không gỉ cao cấp đánh bóng điện hóa (Electro-polished stainless steel), thiết kế vệ sinh theo chuẩn EHEDG, chuẩn RoHS. |
| Chuẩn bảo vệ (IP) | IP66 (Chống bụi hoàn toàn, chống tia nước mạnh áp suất cao ngoài hiện trường). |
| Kích thước & Nặng |
350 × 250 × 150 mm Trọng lượng tịnh: 9.0 kg. |
| Màn hình (Display) | Đồ họa LCD transflective 6 chữ số hiển thị giá trị cân, độ phân giải 128 x 64 pixel, tích hợp đèn nền và các đèn LED chỉ báo trạng thái. |
| Phím nhấn bên trong | 3 phím chức năng vật lý: Zero (Về 0), Tare (Trừ bì), Test (Kiểm tra hệ thống). |
| Nguồn cấp (Voltage) | Tùy chọn nguồn xoay chiều: 100V AC - 240V AC (+10% / -15%) hoặc nguồn một chiều: 24V DC (±20%). |
| Công suất tiêu thụ | Tối đa 11 W. |
| Đầu vào số (Inputs) | 3 đầu vào kỹ thuật số cách ly quang (Passive opto-isolated inputs), tối đa 30V DC / 10 mA. Chức năng: zero setting, taring. |
| Đầu ra số (Outputs) | 3 đầu ra rơ-le thụ động (Passive relay outputs), tối đa 30V DC / 30 mA. Chức năng: cấu hình giới hạn (limits), báo trạng thái cân. |
| Kết nối Cảm biến lực | Hỗ trợ tất cả các dòng loadcell dạng analog hoặc digital. Chuẩn kết nối 4 dây hoặc 6 dây (Sense-amplifier). |
| Nguồn cấp Loadcell | 12 V, có tính năng chống ngắn mạch (short-circuit proof). |
| Trở kháng tải nhỏ nhất | Tối thiểu 75 Ω (ví dụ: kết nối tối đa được 6 loadcell 600 Ω hoặc 4 loadcell 350 Ω). |
| Độ phân giải nội | Xử lý giá trị trọng lượng siêu tốc với độ phân giải lên tới 120,000 bước (increments). |
| Giao tiếp tiêu chuẩn | Cổng Ethernet TCP/IP và Modbus TCP tích hợp sẵn. Cổng nối tiếp RS422/485 và RS232 (hỗ trợ SMA, Modbus RTU, máy in). |
| Card mở rộng tùy chọn | - Mạch Analog Output (PR 5230/06): Xuất dòng 0/4 - 20 mA hoặc áp 0 - 10 VDC (Độ phân giải 16-bit). - Mạch Fieldbus (PR 1721/4x): Profibus DP, Profinet, DeviceNet, EtherNet/IP, CC-Link. - Bo mạch kết nối Loadcell: Cho phép nối trực tiếp 4 loadcell vào trong thiết bị mà không cần hộp nối. |
| Điều kiện môi trường | Nhiệt độ vận hành thương mại (W&M): –10°C đến 40°C. Nhiệt độ công nghiệp: –10°C đến 50°C. Lưu trữ: –20°C đến 70°C. |
| Chứng nhận phòng nổ |
ATEX Quốc tế sử dụng an toàn trong môi trường dễ cháy nổ:
|
1. Thiết kế vỏ Inox IP66 – Chống chịu môi trường siêu việt

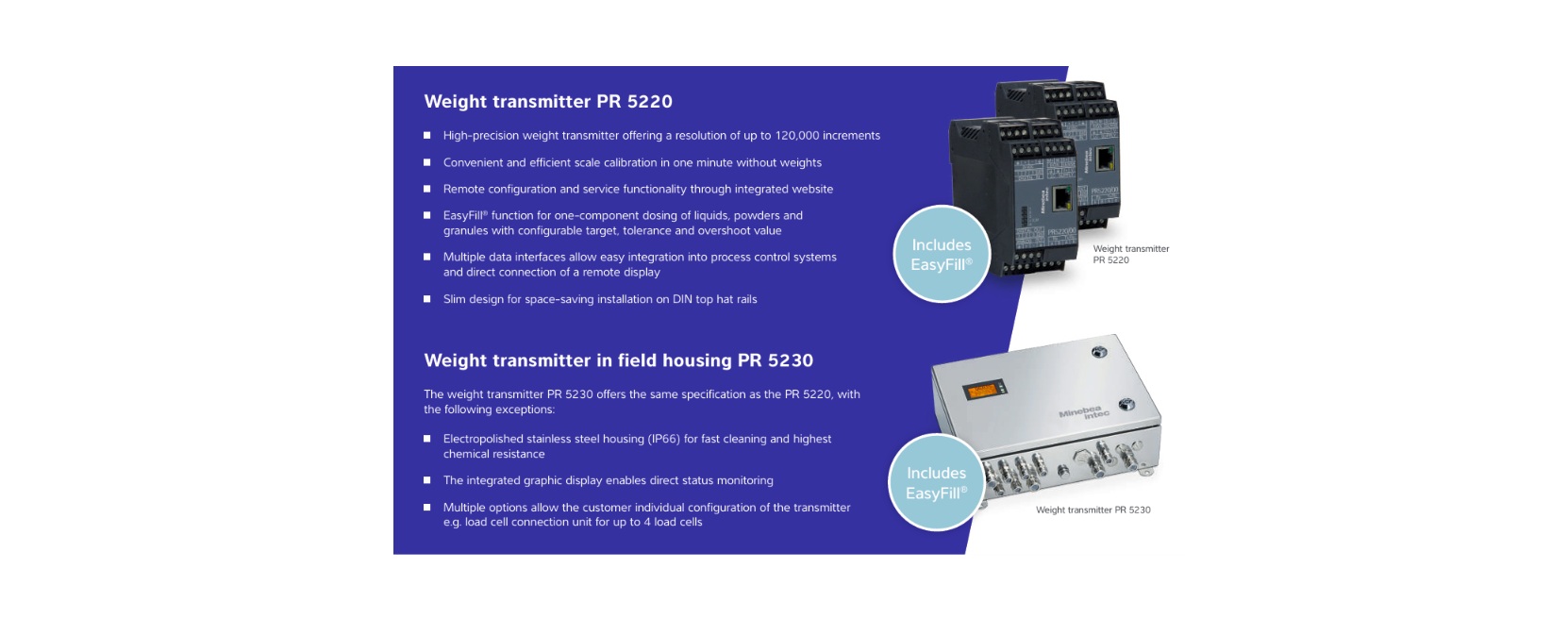

Khác với dòng sản phẩm PR 5220 chuyên dùng để lắp cố định trong tủ điện, dòng Model: PR 5230 được chế tạo để có thể lắp đặt linh hoạt ở bất kỳ vị trí nào trong nhà máy nhờ các đặc tính cơ khí xuất sắc:
- Vỏ thép không gỉ Electropolished: Thân vỏ được đúc từ inox cao cấp xử lý bề mặt nhẵn bóng, chống bám bẩn và kháng ăn mòn hóa chất tuyệt vời.
- Cấp bảo vệ tối cao IP66: Hộp bảo vệ được hàn kín hoàn thiện, mang lại khả năng chống bụi tuyệt đối và chống rò rỉ trước các tia nước mạnh từ vòi xịt rửa vệ sinh công nghiệp (chuẩn wash-down).
- Màn hình hiển thị tích hợp: Trang bị màn hình Dot-matrix sắc nét có đèn nền cùng hệ thống đèn LED trạng thái, giúp kỹ thuật viên dễ dàng giám sát số cân trực tiếp tại hiện trường sản xuất.
2. Thông số vận hành và khả năng kết nối mạng công nghiệp diện rộng
Sự tin cậy của Transmitter PR 5230 nằm ở độ nhạy bén của bo mạch và khả năng cấu hình cực kỳ linh hoạt qua mạng:
- Cài đặt nhanh qua Trình duyệt Web: Thiết bị hỗ trợ thao tác và cấu hình thông số thông qua giao diện Web Browser tiêu chuẩn. Bạn có thể dễ dàng hiệu chuẩn (calibration) hay chẩn đoán lỗi hệ thống loadcell từ xa mà không cần đến phần mềm chuyên dụng.
- Đa dạng cổng kết nối Fieldbus: Tích hợp linh hoạt và hỗ trợ các dòng bus trường phổ biến nhất hiện nay (như Profinet, Profibus, EtherNet/IP, Modbus-TCP, DeviceNet...), dễ dàng kết nối đồng bộ dòng dữ liệu số về mọi hệ thống PLC của Siemens, Mitsubishi, Omron...
- Nguồn điện chuẩn công nghiệp: Vận hành ổn định với dải nguồn nuôi 24 VDC, thích ứng hoàn hảo với các hệ thống nguồn cách ly an toàn của nhà xưởng.
3. Ứng dụng thực tế lý tưởng
Nhờ cấu trúc bọc vỏ bảo vệ chịu lực cao và xuất xứ chuẩn Đức (Germany), Minebea Intec PR 5230 được ứng dụng rộng rãi trong:
- Hệ thống điều khiển cân bồn pha chế, bồn khuấy trộn trong ngành hóa chất, sơn, dược phẩm (nơi thường xuyên phải xịt rửa vệ sinh bề mặt).
- Trạm cân phễu nạp liệu, đóng bao định lượng tự động trong nhà máy thức ăn chăn nuôi, xi măng, nông sản bặm bụi.
- Bộ chuyển đổi trung tâm gom dữ liệu cho các dòng cân sàn, cân bàn điện tử yêu cầu truyền tải kết quả cân tốc độ cao về hệ thống SCADA quản lý tập trung.
Nếu bạn đang tìm kiếm đơn vị phân phối thiết bị hãng Minebea Intec giá tốt nhất, Quốc Hùng chính là lựa chọn hàng đầu. Với các dòng cảm biến lực cao cấp và nhiều sản phẩm khác, Quốc Hùng đảm bảo mang đến độ chính xác tuyệt đối, hiệu quả kinh tế vượt trội và chính sách hậu mãi uy tín. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn và hỗ trợ tốt nhất trong việc lựa chọn loadcell cân bồn phù hợp với nhu cầu của bạn.
